CAME KIT STYLO-RME pour portails battants simples max 1.8mt

CAME KIT STYLO-RME pour portails battants max 1.8mt par vantail.

STYLO-RME - Motoréducteur réversible 24V avec encodeur pour vantaux jusqu'à 1,8m.

Idéal pour les applications sur des colonnes avec un encombrement minimal

Adapté aux portails existants ou nouvellement installés, Stylo est parfait pour automatiser les allées ou allées jusqu'à 1,8 mètre par vantail.

Testé conformément à la réglementation européenne sur les forces d'impact, il peut être monté sur des piliers de petite et moyenne taille, à partir de 10 centimètres de largeur

Il s'installe rapidement et sans frais supplémentaires, facilitant concrètement le travail de l'installateur et accélérant la délivrance du certificat de conformité du système.

- Contrôle de mouvement par encodeur

- Testé selon les paramètres dictés par la législation en vigueur.

- Pour l'installation sur des portails avec des piliers de largeur minimale (à partir de 8 cm) même à proximité d'un mur ou d'une clôture, grâce à l'option bras droit.

- Possibilité de fonctionnement d'urgence en cas de panne d'électricité.

- Fiable et robuste même s'il est de petite taille, grâce à l'irréversibilité du système.

- Système de déverrouillage avec clé personnalisée.

Electronique et technologie Stylo

Écran pour visualiser la programmation des fonctions LED de signalisation intégrées dans la carte électronique, pour un diagnostic rapide des fonctions du système

Autodiagnostic des dispositifs de sécurité Gestion électronique avec ENCODEUR, pour la détection d'obstacles

Commande de fin de course via ENCODER, pour une gestion aisée des phases de mouvement et de ralentissement Installation simplifiée: un seul câble à quatre conducteurs suffit pour la gestion de l'alimentation et les ralentissements

Mémorisation des émetteurs avec différents codes (jusqu'à 250 utilisateurs).

Travail articulé ou droit, parfait

Il est possible de choisir entre deux types de bras différents, en fonction des besoins particuliers de l'application.

En fait, Stylo est disponible avec un bras de transmission articulé ou avec un bras droit «coulissant».

Came suggère l'utilisation de cette dernière option, dans le cas où les dimensions latérales doivent être réduites, permettant l'installation de Stylo en présence d'un mur ou d'une clôture à proximité du pilier.

FICHE TECHNIQUE DU MOTORÉDUCTEUR STYLO-RME:

Degré de protection: IP54

Alimentation: (V - 50/60 Hz) 230 AC

Alimentation du moteur: (V - 50/60 Hz) 24 DC

Absorption: 5A max Puissance: 48 W

Temps d'ouverture à 90 °: RÉGLABLE

Intermittence / Travail: SERVICE INTENSIF

Couple: 100Nm

Temp.de fonctionnement: (° C) -20 ÷ +55

ZLX24MA - Tableau de commande multifonction pour moteurs 24V avec alimentation 230V AC Pour portails battants 24 V à deux vantaux avec encodeur ou avec interrupteur de décélération et serrure électrique

Affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité. Technologie adaptative de vitesse et de couple. 2 entrées de sécurité et stockage pour jusqu'à 250 utilisateurs.

Détails techniques du panneau de commande:

Alimentation (V - 50/60 Hz) 230 AC

Alimentation moteur (V) 24 DC

Alimentation de la carte (V) 24 AC2

Consommation en veille (W) 33

Puissance (W) 260

Protection thermique du transformateur (° C) 120

Couleur RAL 7040 Température de fonctionnement (° C) -20 ÷ +55

Cycles / heure 20

Cycles consécutifs 20

Degré de protection (IP) 54

Classe d'isolation I.

Connecteur de carte Memory Roll

Connecteur pour CAME KEY7

Affichage 8 touches pour la programmation

Connecteur de carte RSE10

Connecteur pour carte RIO CONN

Connecteur de carte de radiofréquence enfichable (AF)

Centre de l'étoile de la Terre

Bornier pour appareils BUS

Bornier pour le raccordement des fins de course et / ou des codeurs

Mesures: 204 x 273 x 132 mm

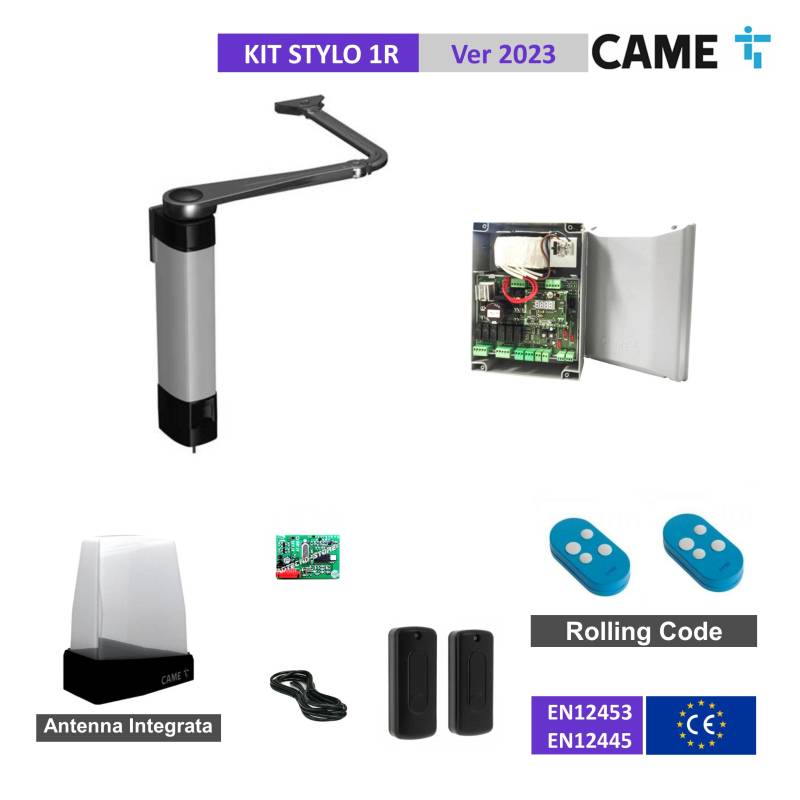

LE KIT EST COMPOSÉ DE:

Nr.1 - Panneau de commande multifonction ZLX24MA pour portails battants 24V double vantaux avec encodeur

Nr.1 - DIR10 Paire de photocellules avec portée jusqu'à 10mt

Nr.1 - Carte radio enfichable AF43S Superheterodyne 433,92 MHz

Nr.1 - Bras de transmission articulé STYLO-BS Nr.1 - K-LED24 24V LED clignotant de signalisation
