CAME KIT STYLO-ME pour portails battants simples max 1.8mt
- Disponibilité :
- Disponible
- Référence :
- STYLO-1
- Fabricant :
- Came
Description
CAME KIT STYLO-ME pour portails battants max 1.8mt par vantail.

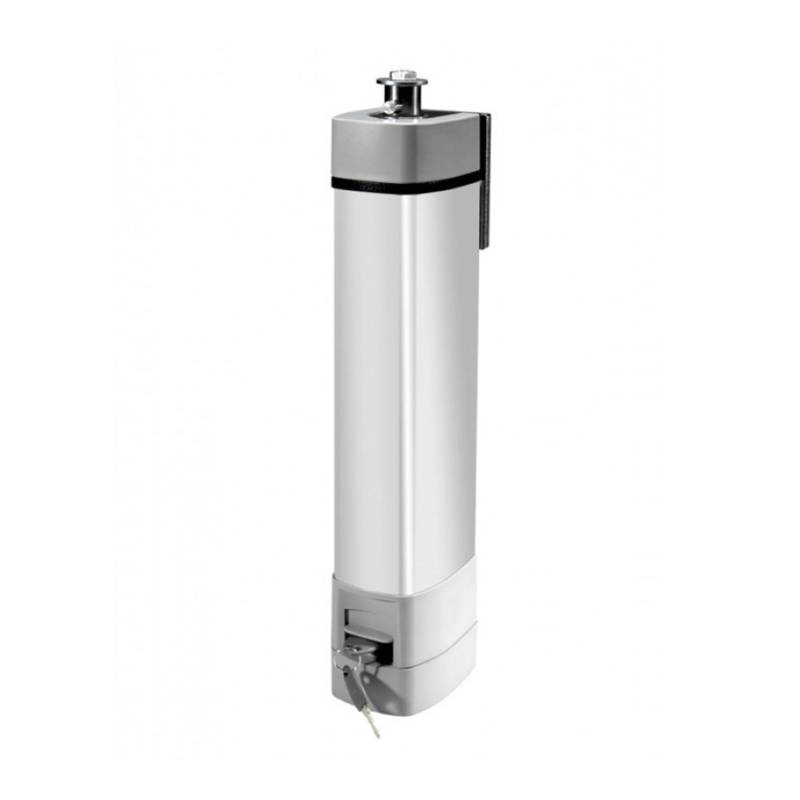

STYLO-ME - Motoréducteur irréversible 24V avec encodeur pour vantaux jusqu'à 1,8m.
Idéal pour les applications sur des colonnes avec un encombrement minimal
Adapté aux portails existants ou nouvellement installés, Stylo est parfait pour automatiser les allées ou allées jusqu'à 1,8 mètre par vantail.
Testé conformément à la réglementation européenne sur les forces d'impact, il peut être monté sur des piliers de petite et moyenne taille, à partir de 10 centimètres de largeur
Il s'installe rapidement et sans frais supplémentaires, facilitant concrètement le travail de l'installateur et accélérant la délivrance du certificat de conformité du système.
- Contrôle de mouvement par encodeur
- Testé selon les paramètres dictés par la législation en vigueur.
- Pour l'installation sur des portails avec des piliers de largeur minimale (à partir de 8 cm) même à proximité d'un mur ou d'une clôture, grâce à l'option bras droit.
- Possibilité de fonctionnement d'urgence en cas de panne d'électricité.
- Fiable et robuste même s'il est de petite taille, grâce à l'irréversibilité du système.
- Système de déverrouillage avec clé personnalisée.
Electronique et technologie Stylo
Écran pour visualiser la programmation des fonctions LED de signalisation intégrées dans la carte électronique, pour un diagnostic rapide des fonctions du système
Autodiagnostic des dispositifs de sécurité Gestion électronique avec ENCODEUR, pour la détection d'obstacles
Commande de fin de course via ENCODER, pour une gestion aisée des phases de mouvement et de ralentissement Installation simplifiée: un seul câble à quatre conducteurs suffit pour la gestion de l'alimentation et les ralentissements

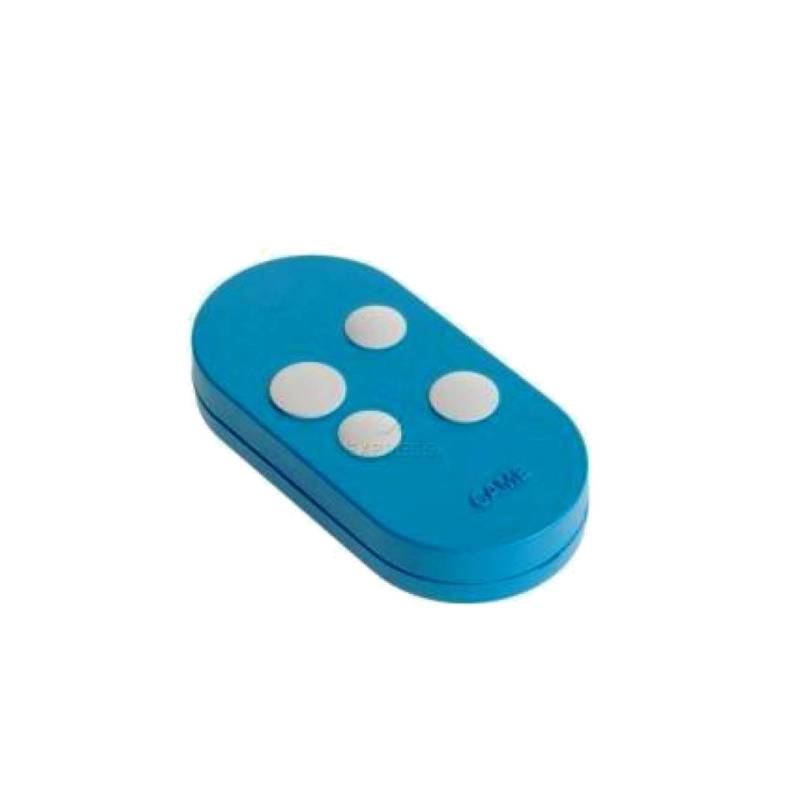

Mémorisation des émetteurs avec différents codes (jusqu'à 250 utilisateurs).
Travail articulé ou droit, parfait
Il est possible de choisir entre deux types de bras différents, en fonction des besoins particuliers de l'application.
En fait, Stylo est disponible avec un bras de transmission articulé ou avec un bras droit «coulissant».
Came suggère l'utilisation de cette dernière option, dans le cas où les dimensions latérales doivent être réduites, permettant l'installation de Stylo en présence d'un mur ou d'une clôture à proximité du pilier.
FICHE TECHNIQUE DU MOTORÉDUCTEUR STYLO-ME:
Degré de protection: IP54
Alimentation: (V - 50/60 Hz) 230 AC
Alimentation du moteur: (V - 50/60 Hz) 24 DC
Absorption: 5A max Puissance: 48 W
Temps d'ouverture à 90 °: RÉGLABLE
Intermittence / Travail: SERVICE INTENSIF
Couple: 100Nm
Temp.de fonctionnement: (° C) -20 ÷ +55
ZLX24MA - Tableau de commande multifonction pour moteurs 24V avec alimentation 230V AC
Pour portails battants 24 V à deux vantaux avec encodeur ou avec interrupteur de décélération et serrure électrique
Affichage de programmation et de signalisation, autodiagnostic des dispositifs de sécurité. Technologie adaptative de vitesse et de couple. 2 entrées de sécurité et stockage pour jusqu'à 250 utilisateurs.
Détails techniques du panneau de commande:
Alimentation (V - 50/60 Hz) 230 AC
Alimentation moteur (V) 24 DC
Alimentation de la carte (V) 24 AC2
Consommation en veille (W) 33
Puissance (W) 260
Protection thermique du transformateur (° C) 120
Couleur RAL 7040 Température de fonctionnement (° C) -20 ÷ +55
Cycles / heure 20
Cycles consécutifs 20
Degré de protection (IP) 54
Classe d'isolation I.
Connecteur de carte Memory Roll
Connecteur pour CAME KEY7
Affichage 8 touches pour la programmation
Connecteur de carte RSE10
Connecteur pour carte RIO CONN

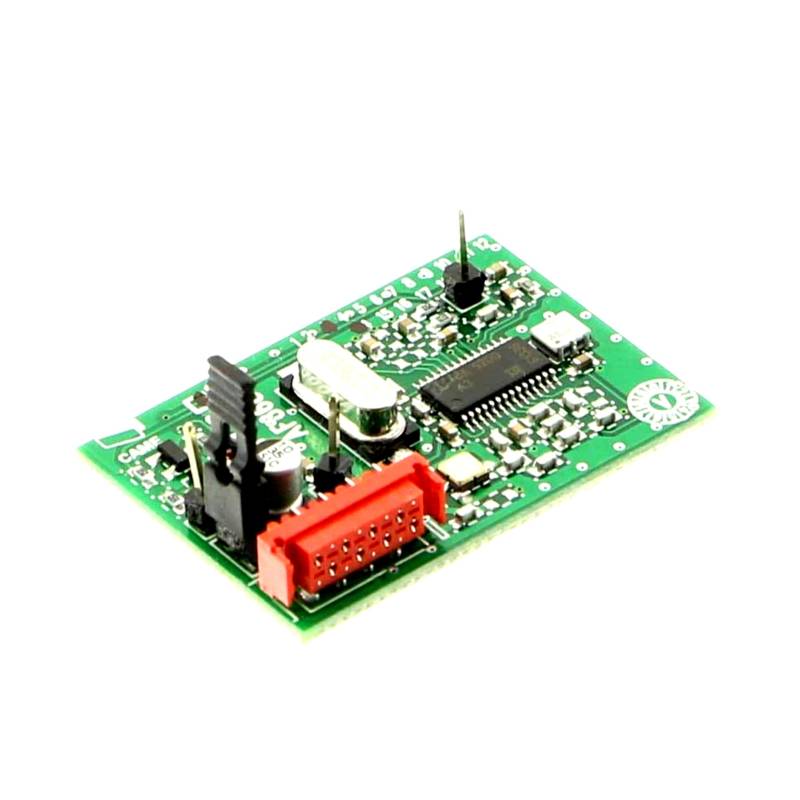

Connecteur de carte de radiofréquence enfichable (AF)
Centre de l'étoile de la Terre
Bornier pour appareils BUS
Bornier pour le raccordement des fins de course et / ou des codeurs
Mesures: 204 x 273 x 132 mm

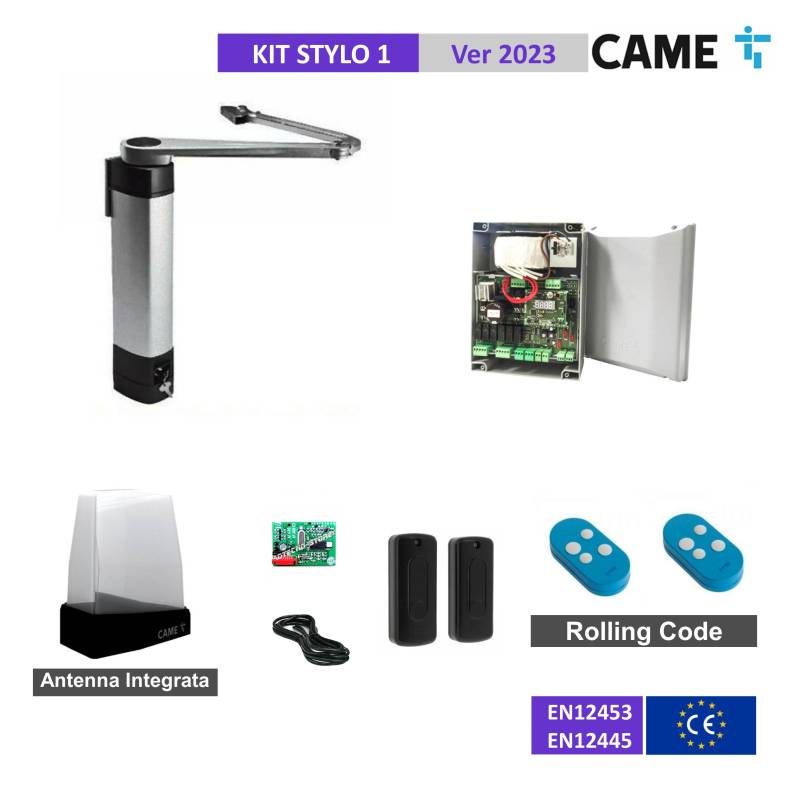

LE KIT EST COMPOSÉ DE:
Nr.1 - Motoréducteur irréversible CAME STYLO-ME 24V avec encodeur pour portails battants max 1,8 m par vantail
Nr.1 - CAME ZLX24MA Tableau de commande multifonction pour portails battants 24V avec encodeur
Nr.1 - CA
