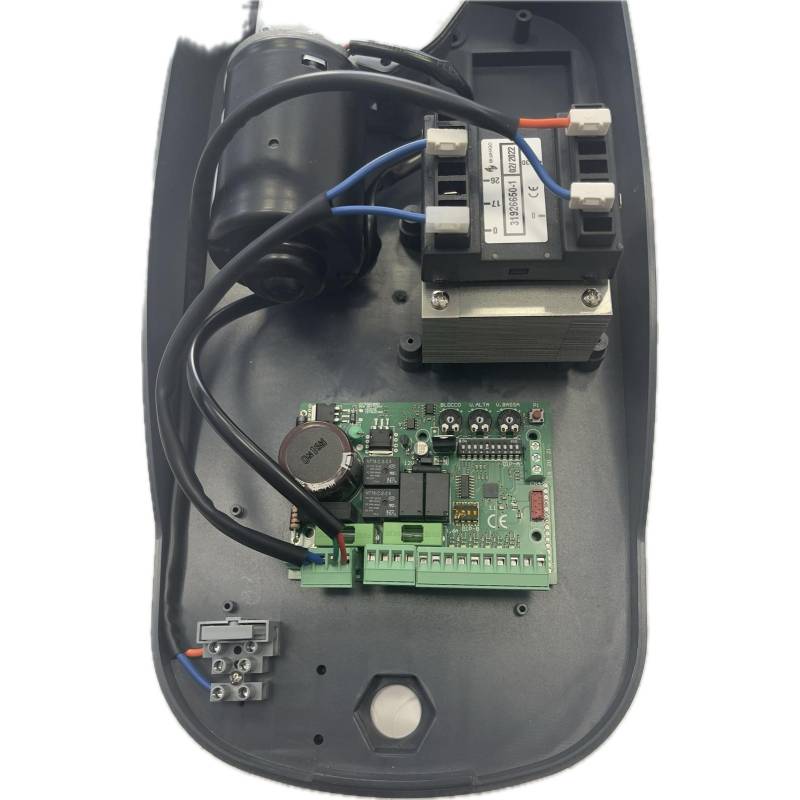

CAME 3199ZL55 START-S7LT Upgrade-Ersatzkit

ZL55-Ersatzsatz für die Elektronikplatine

Elektronische Steuerplatine für Decken- und Sektionaltore V600

Die START-S7LT ist eine elektronische Platine der neuen Generation mit digitaler Zählung von Zeiten und Verlangsamungen. Es wurde entwickelt, um mehrere Anforderungen zu erfüllen: für Schiebetore, Sektionaltorsysteme und Rollläden.

Aufgrund seiner geringen Größe kann es auch in allen Motoren verwendet werden, die über eine interne Elektronik verfügen. Im Rahmen des Projekts wurden modernste Techniken eingesetzt, um maximale Störfestigkeit, höchste Flexibilität bei der Nutzung und die größte Auswahl an verfügbaren Funktionen zu gewährleisten

Niederspannungssteuergerät für einen 12/24-V-Gleichstrommotor
Für Schiebetore, Sektionaltore, Rollläden
Möglichkeit des Encoderanschlusses

Sicherheiten:
· Schnelle Umkehr
· Wasserschlag
· Schlussschuss
· Mann anwesend
· Beschleunigungs- und Verzögerungsrampen für den Motorstart
· Vorblinken
· Encoder-Eingang
· Elektrisches Schloss
· Innenbeleuchtung
· Lernzeiten und -positionen, Verlangsamungen.
· Anpassung der Verlangsamungsgeschwindigkeit.
· Selbstlernen der Arbeitszeiten
· Elektronische Regulierung der Motorkraft
· 4 Betriebsmodi (Eigentumswohnung inklusive)
· Einstellung der Funktionen über Dip
· Kleine Größe
· Dip-Ausschluss aller Sicherheitseingänge

Technische Eigenschaften

· Abmessungen 106 x 78 x 35 mm
· Gewicht 150 g
· 12/24-VAC-Stromversorgung der Platine über Jumper J12 wählbar
· MAX. Motorleistung 150 Watt – Überprüfen Sie, ob der Transformator ausreichend Leistung an den im System installierten Motor liefert.
· MAX. Blinkleistung 25 W
· MAX. Trockenkontaktaufnahme 2A
· MAX. Stromverbrauch für Zubehör 1,6 A

* Nur Platine, Transformator ausgeschlossen
